一、装置组成及测温方案

HQLW智能无线测温装置主要用于触头，接头，电缆头等电力连接处，由于长期大电流运行，导致发热松动，引起设备温度急剧升高，HQLW系统能实时测温，并提出预警。该系统主要分为两大部分：无线测温传感器、温度接收主机。 测温传感器包含的类型有6S、8S、9S与AS温度传感器；温度接收主机包含有12点温度显示的主机HQLW1和240点温度显示的主机HQLW2。

测温方案一: 无线测温传感器+ 主机HQLW1，适用于单台开关柜

测温方案二: 无线测温传感器+ 主机HQLW2，适用于多台开关柜集中显示

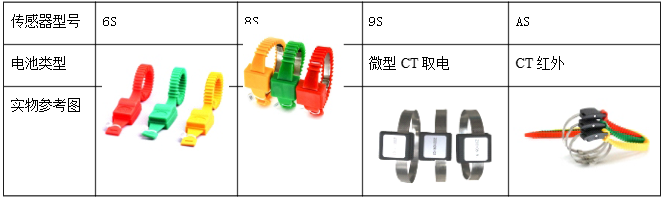

二、无线测温传感器型号分类

三、无线测温传感器特点及技术指标

1、 耐温( - 4 0℃～+ 2 5 0℃)阻燃材料制作塑胶表带壳体，高温下不变形、无滴液。

2、 极简轻薄结构，全部采用捆绑式安装，安装、检修方便，适应多种场景。

3、 测温范围- 2 0℃～1 2 5℃。

4、 数据通过2.4GHz无线频率上传到主机，无线信号强，传输稳定。

5、 温度精度≤±2℃。

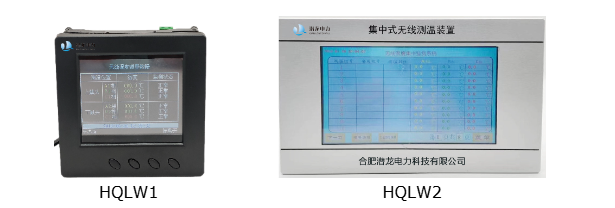

四、无线测温主机

HQLW1产品技术特点

1、采用高性能工业级微处理器，数据处理和信息存储能力强，可靠性高，运行速度快；

2、可编程切换6路、9路、12路接点温度数据显示，有效的通讯范围内可以添加、删除、移动测温传感器

3、 红绿双色液晶显示，专业化测温显示界面，显示内容清晰、视角广阔；

4、先进存储技术，实现掉电后设定参数仍能保存；

5、装置小巧玲珑 ，空间占用小，标准的开孔尺寸，适用性强；

6、嵌入式安装主机外形尺寸：9 6×9 6×7 2 m m，开孔尺寸：9 2 m m×9 2 m m

7、具有一路报警输出，可结合外置设备实现声光报警，面板可查询最近10次超温报警事件记录。

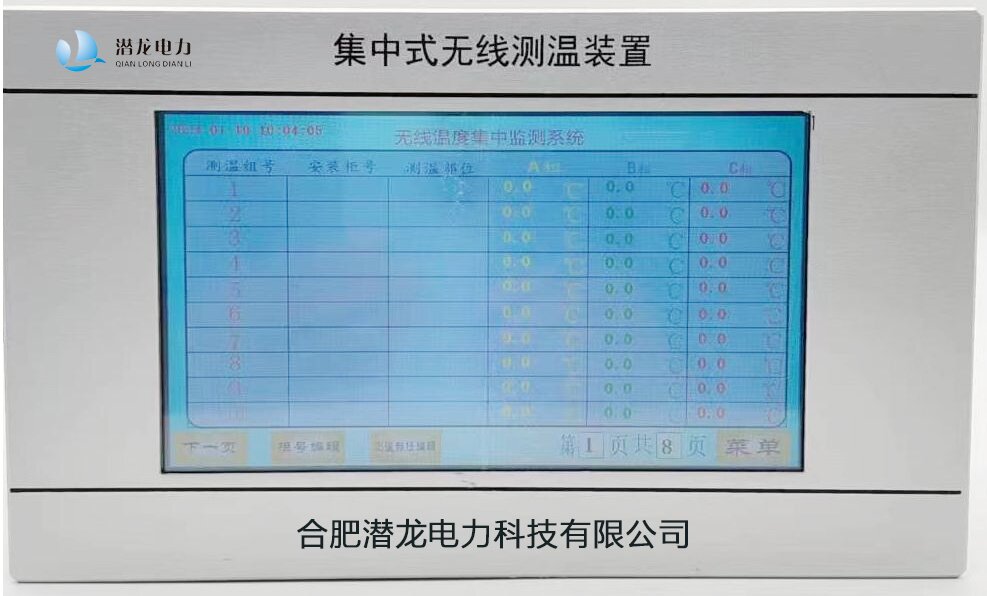

HQLW2产品技术特点

1、产品采用低功耗、高性能、高集成度、高可靠的处理器；

2、10.1寸工业触摸彩屏显示，最多显示240测温点温度，可以现场编辑柜号和传感器的安装部位

3、具有两路报警输出，可结合外置报警设备实现声光报警，同时产生最多20条告警事件；

4、屏幕采用触摸屏，可编辑中文、英文、数字与常用字符，显示清晰、操作简单；

5、具有多接口多方式进行检测，全面地对设备进行检测。

6、可以壁挂式安装，无需占用开关柜面板空间，也可以开关柜面板开孔，开孔尺寸：268m m×158 m m

7、经济实用，一个配电室所有开关柜内的测温点显示在一个屏幕，方便查阅
