一、产品概述
各类绝缘缺陷发展到最终击穿，酿成事故之前，往往先经过局部放电阶段，局部放电的强弱能够及时反映绝缘状态，因此通过在线监测局部放电来判断绝缘状态是实现开关柜绝缘在线监测和诊断的有效手段。
高压开关柜发生局部放电时，将会产生纳秒级陡度的电流脉冲。激发出频带很宽的电磁波。特高频检测传感器（即UHF特高频传感器、TEV地电波传感器及AE超声波传感器）检测其中的高频电磁波频带在300MHz-2000MHz，这个频段可以有效的避开开关柜的电晕干扰、工频干扰等可靠性高、抗干扰能力强。对各种局部放电类型均比较敏感，灵敏度可到几个PC。
我公司HQL300A开关柜局放监测装置将UHF特高频传感器、TEV地电波传感器及AE超声波传感器采用一体式非接触式监测，即三者合一并且接收、采集、计算为一体，避免高频信号传输的损耗，并且不影响设备的正常运行、安全可靠。局放采集装置采用窄带滤波技术 、模糊算法、快速傅里叶变换、周期分组、类数据库匹配等算法可以排除现场各种干扰。
HQL300A开关柜局放监测装置组成: 局放三合一传感器+ 局放接受主机HQL300A

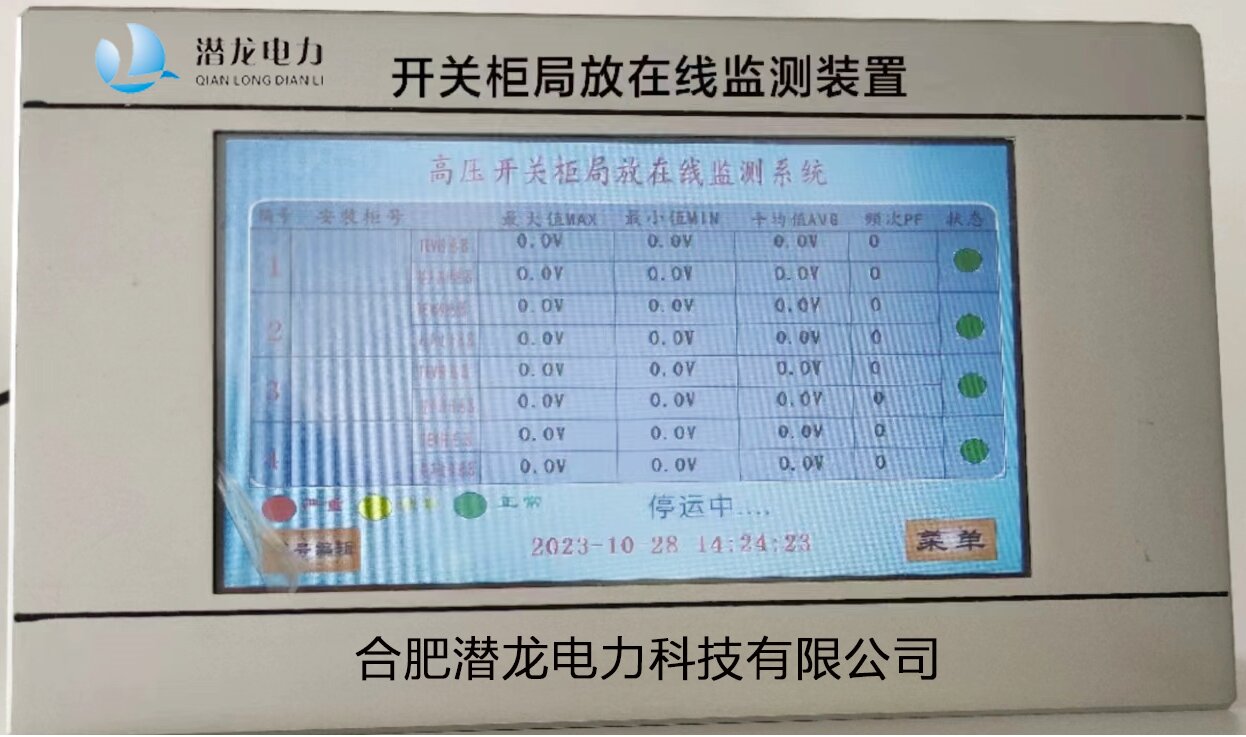

二、 局放在线监测主机
1、装置功能
|
功能 |
功能介绍 |
|
显示界面 |
10.1寸触摸屏显示 |
|
报警功能 |
记录发生越限事件的传感器编号、安装位置以及报警时间等信息，记录事件200条滚动。 |
|
曲线显示功能 |
可实时显示传感器数据曲线 |
|
通讯功能 |
① 1路10/100M自适应网口（选配） ② 4路R485接口，1路与主站通讯 ③ 1路4G（选配）功能数据网络传输云平台 ④ 3路lora通讯、3路接下端设备通讯（二选一）可接下端局放传感器数据 |
|
输入输出功能 |
3路继电器输出功能 |
|
局放监测功能 |
有线局放传感器40个（局放传感器单独直流源供电）无线局放传感器40个。 |
|
无线测温功能 |
最多可接入无线测温传感器≤240个 |
|
电缆局放监测 |
有线局放传感器40个（局放传感器单独直流源供电）无线局放传感器40个。 |
2、技术参数
|
技术参数 |
技术指标 |
|
|
使用环境 |
环境温度 |
-10℃～+55℃（正常工作） |
|
环境湿度 |
≤95% |
|
|
大气压力 |
80～110KPa |
|
|
海拔高度 |
≤2500米 |
|
|
工作电源 |
电 源 |
AC/DC85~265V |
|
功 耗 |
≤10W |
|
|
隔离耐压 |
2KV |
|
|
绝缘性能
|
抗电强度 |
外壳与端子之间大于AC2000V |
|
绝缘性能 |
外壳与端子之间大于100ΜΩ |
|
|
抗 震 性 |
10～55～10Hz 2g 1min |
|
|
抗 干 扰 |
符合GB/T17626.8-2018标准 |
|
|
系 统 |
CPU |
GD32F系列 |
|
频率 |
168M |
|
|
操作系统 |
自研 |
|
|
屏 幕 |
屏幕尺寸 |
10.1寸 |
|
分辨率 |
1024*600 比例16:9 |
|
|
触摸形式 |
电容式3点 |
|
|
亮度 |
400cd/㎡ |
|
|
视角 |
全视角 IPS |
|
|
外形尺寸 |
276*166*51mm |
|
|
安装方式 |
嵌入式安装 |
|

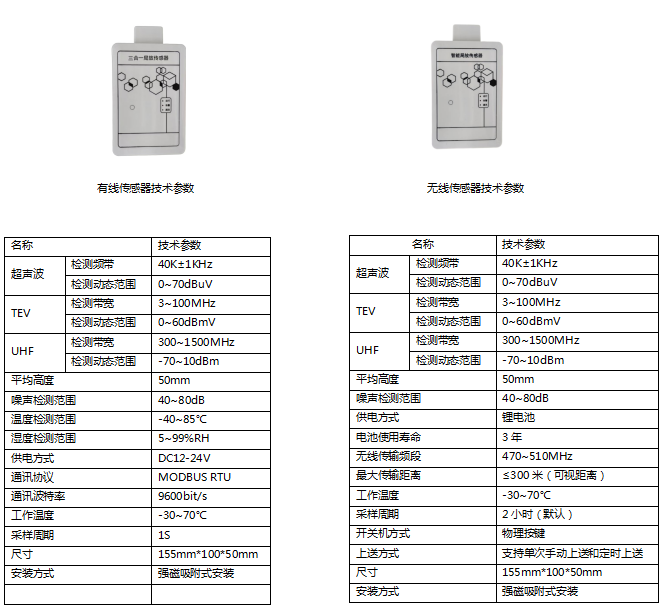

三、三合一复合型局放传感器
注：无线式传感器不采集环境温湿度
