一、概述

HQL100电弧光保护系统是一种快速可靠的专用中低压母线保护系统，它采用检测弧光和过流双判据原理，具有原理简单、动作可靠迅速、对变电站一次设备无特殊要求、适应于各种运行方式、且在各种运行方式下保护不需要切换等优点，为目前发电厂、变电站、工业及商业配电系统380V - 35kV中低压母线保护理想的解决方案。

二、组成

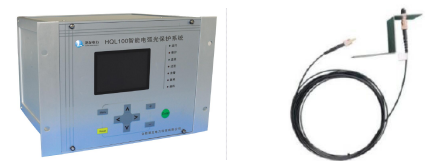

HQL100电弧光保护系统组成部分：主机+光纤+弧光传感器

    1、HQL100A电弧光保护主控器

主机采用4U机箱，彩色液晶显示，人机界面友好，作为母线弧光保护，主机一般安装安装在进线柜面板。主机包含有电流检测和断路器快速跳闸保护，它通过检测短路电流和来自弧光传感器的动作信息，并对收集的数据进行处理、判断，发出跳闸信号以切除故障。该系统只要在同时检测到弧光和过流时才发出跳闸指令。

每个主机最多可接入24个传感器，它采用RS485总线与计算机通信。主机中配有24路报警继电器，实现24路传感器的实时报警功能，同时主机具有记录故障电流的录波功能。主机具有超强配置功能，能设置24路传感器的具体监控位置，同时故障发生后，能显示具体故障位置。

2、光纤及弧光传感器

弧光传感器安装在开关柜主母线室或电缆室内，将检测在发生弧光故障时突然增加的光强，通过专用光纤直接将采集到的光信号传输到弧光保护主控单元。

三、系统技术特点
