一、概述
我司自主研发的高压电机绝缘及状态监测装置可以对电机的绝缘水平监测、漏电监测、电压谐波、电流谐波监测、异常振动、电机温升监控，结合数字通讯技术将采集量上送至专家监控系统，形成长期报表。趋势图、实时数据分析等。对电机运行工况做到全方位、多角度呈现，对事故的发生做到早发现、早预防、早处理。避免杜绝事故的发生

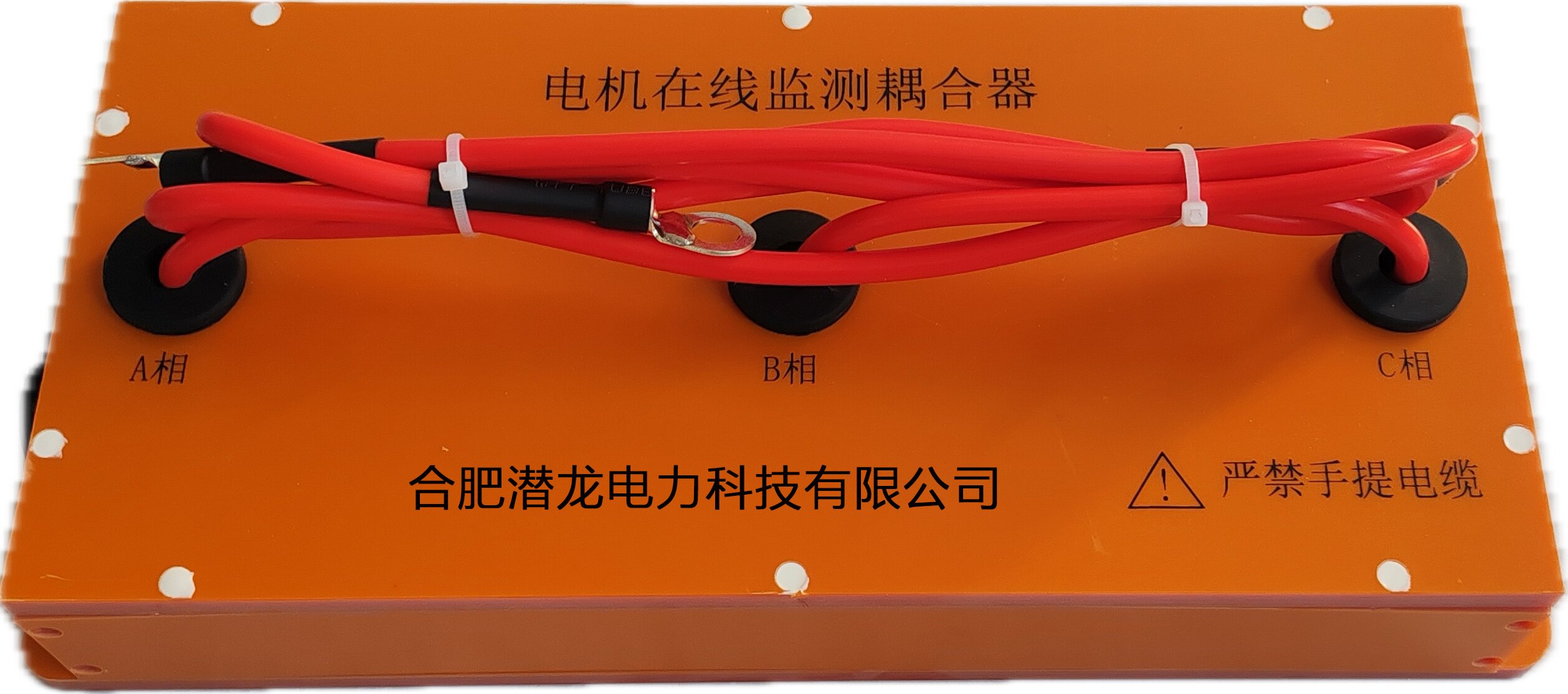

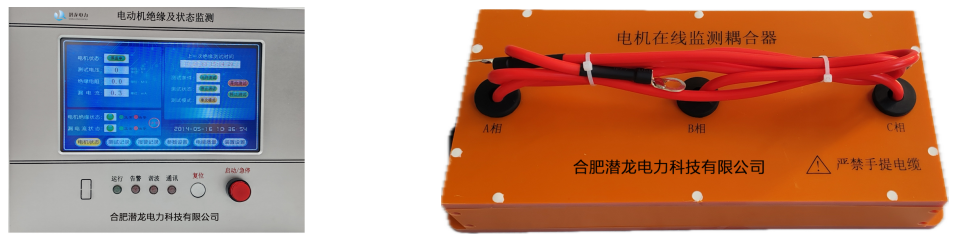

装置构成：测控主机（HQLC-D/G）+耦合器（G1）
二、原理与特点
能同时实现动态和静态两种状态监控（绝缘电阻和漏电电流监控）。特别适合用于高压电动机在停运或在线运行情况下的安全保护和测量对地绝缘电阻和漏电电流的仪表，便于运行人员根据绝缘电阻的变化采取措施，有效地防止事故的突然发生和扩大。对电机组进行全程（动态和静态）停运或在线运行绝缘电阻及泄漏电流进行综合保护监控。适用于3KV、6KV、10KV高压电机、高压电力不接地系统。
装置在电机停运时施加DC2500V电压（可以选择连续/间断模式）监控其绝缘变化，发现问题及时闭锁电机启动回路，不得投入运行。
电机在投运时装置可以继续施加DC2500V电压，此时监控母线、系统的绝缘变化、此时装置增加泄露电流测量功能，全电量参数测量参数。及时判断系统绝缘是否下降、绝缘状态、电量参数变化，做到运行电量参数呈现。
三、主要技术指标
1、绝缘电阻测量性能指标
|
名称 |
技术指标 |
|
测量范围 |
有效测量阻值范围：0-1999MΩ，超出1999 MΩ可持续显示直至溢出，溢出显示9999。 |
|
分辨力 |
1MΩ |
|
基本误差 |
0MΩ-100MΩ：±（3%读数+2个字）；101MΩ-200MΩ：±（5%）；201MΩ-1999MΩ：±（10%读数） |
|
测量电压输出 |
DC2500V（开路电压） |
|
绝缘电阻报警下限 |
1-500 MΩ通过面板键盘设定 |
|
低阻报警 |
当被测线路设备对地电阻小于设定值时监控仪面板上报警LED发光报警，报警输出继电器常开触点闭合 |
|
线路电压 |
AC3KV 、AC6KV 、AC10KV |
|
限流电阻耐压 |
最大短路电流<0.5mA AC10KV，45MΩ/10W |
2、漏电流测量性能指标
|
名称 |
技术指标 |
|
测量范围 |
0-1999mA |
|
分辨力 |
1mA |
|
基本误差 |
<±（10%读数+2字） |
|
漏电流报警上限 |
1mA- 1999mA在面板键盘设定 |
|
漏电流报警 |
当被测线路设备漏电流大于设定值时监控仪面板上报警LED发光报警，报警输出继电器常开触点闭合 |
3、电量参数测量参数
|
参数 |
可测量范围 |
测量精确度 |
说明 |
|
电压/电流 |
三相电压：AC100V，三相电流：AC 5A |
电压：±0.5%，电流：±0.5% |
|
|
谐波测量 |
电压谐波：总谐波、1~51次谐波 |
电压谐波： ±0.1(%f) |
|
|
功率测量 |
有功：0.05~65536KW，视在：0.05~65536KVA |
有功：±2%，视在：±2% |
|
|
三相不平衡 |
基波电压：10~100V(真有效值) |
电压：0.5% ，电流:0.5% |
|
|
暂升暂降 |
电压暂升、电压暂降以及暂时断电 |
--------------- |
可记录120个事件 |
|
数字示波器 |
三相电压、三相电流 |
采样频率：200KHz |
|
|
谐波电压/电流 |
谐波电压：10~100V(真有效值) |
--------------- |
|
|
谐波畸变率 |
THDI：0.0%~ THDU：0.0%~ |
误, , 差：±5％ |
|
