一、概述

近年来，随着电力系统的迅速发展，电网结构发生了很大的变化，中低压电网中，电缆线路逐渐取代了过去的架空线路，系统容量也在不断增加，同时，系统对地电容电流越来越大，发生单相接地故障时，可恢复性故障越来越少，采用电阻接地方式不仅适应了我国电网的这一发展变化要求，还可以有效降低对输电设备绝缘水平的要求，减少电网的整体投资。

中性点采用电阻接地方式的目的就是给故障点注入阻性电流，其电阻分量电流为电容分量电流的1.05-1.1倍。可以把故障电流限制得适度，提高继电保护灵敏度，同时使故障点仅可能发生局部轻微损伤，把暂态过电压限制到正常相对中性点电压的2.6倍，防止弧光过电压损坏主设备，同时抑制铁磁谐振过电压有显著作用。

二、产品特点

1、严格按照《DL/780-2001配电系统中性点接地电阻器》、《IEEE32-1972中性点接地装置的技术、术语和试验》等国内外中性点接地电阻相关标准执行，保证产品质量的可靠性；

2、产品采用优质进口不锈钢或国产不锈钢电热金属材料，具有电导率高、温度系数高、耐腐蚀、耐高温、抗氧化能力强、抗拉强度高及阻值稳定等优良特点，产品运行安全可靠。

3、电阻柜用于户外或户内，柜体采用不锈钢板或冷轧钢板喷塑制成，外形美观，耐腐蚀性强，防护等级高，最高可达IP55;

4、区别于传统接地电阻柜，我公司根据市场要求研制了专用于电阻柜的智能控制单元，以32位单片机为核心，采用大屏幕液晶显示，可随时监测中性点不平衡电流，电阻片、接地变、柜体温度，也可以监测发生单相接地故障瞬间的电流以及记录接地动作次数并可传递至主控室，实现无人值守。

三、产品分类

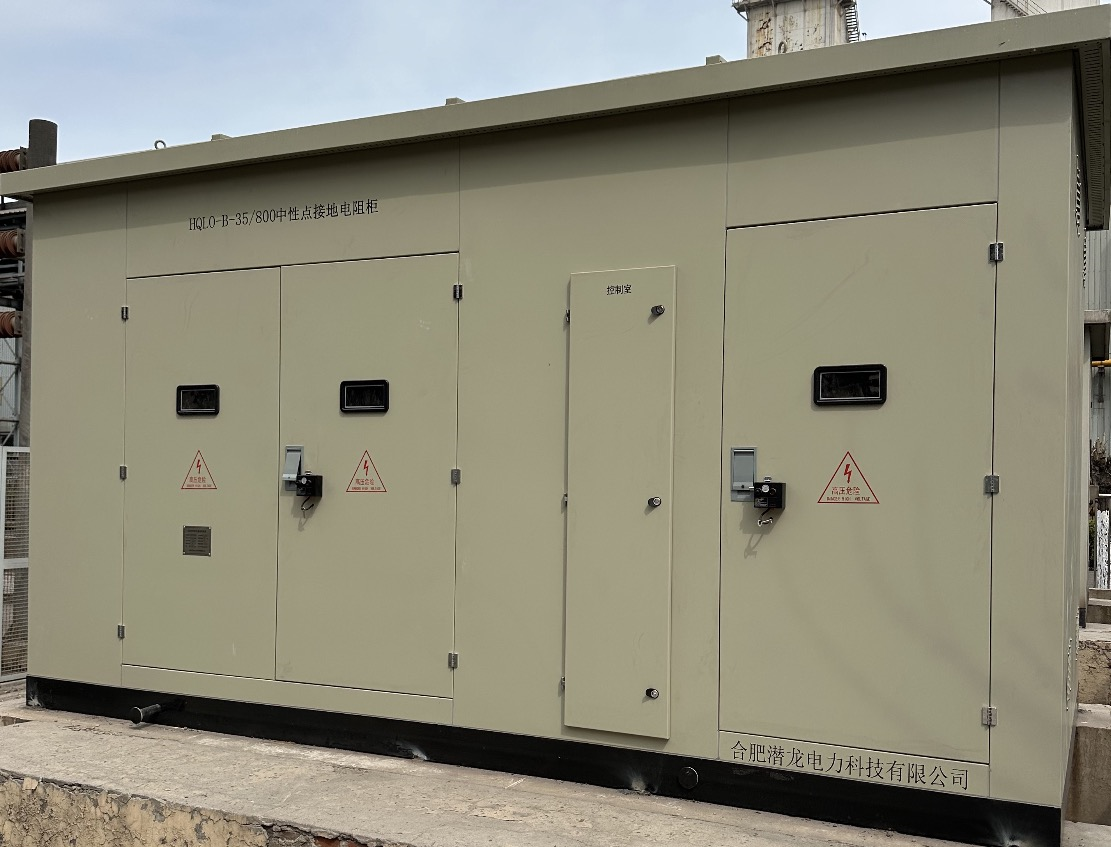

HQLO-B型中性点接地电阻柜

1、产品用途

HQLO-B型中性点接地电阻柜用于6-35kV系统的中性点上，以实现电力系统中性点经电阻接地的方式

2、产品型号

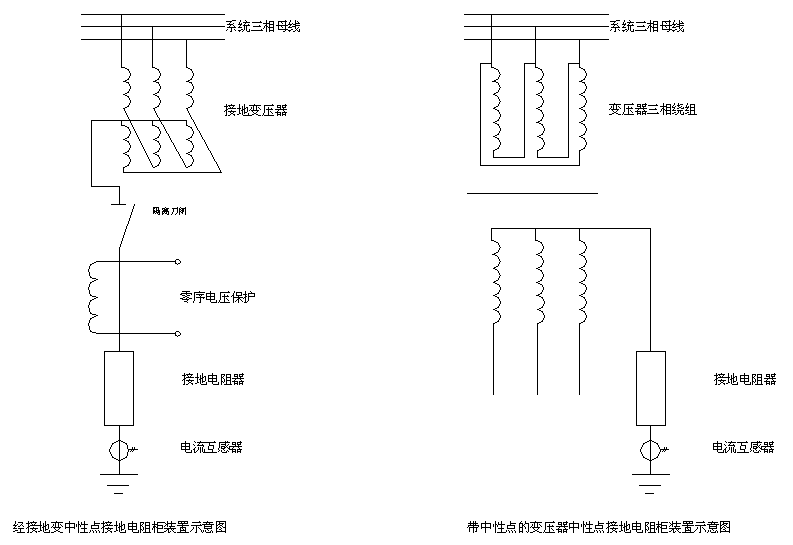

3、产品组成及原理图

4、常规参数

HQLO-G型中性点接地电阻柜

1、产品用途

HQLO-G型中性点接地电阻柜为专用于发电机中性点采用高电阻接地的成套装置。

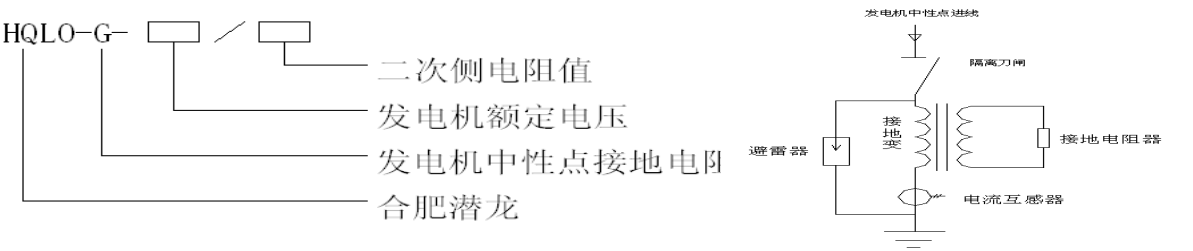

2、产品型号

3、产品组成及原理图

变压器一次侧连接于系统中性点和大地之间，电阻器串联在变压器二次侧，通过变压器的阻抗变换原理，相当于在系统的中性点和大地之间串联了一个大电阻，从而实现发电机系统中性点的高阻接地。

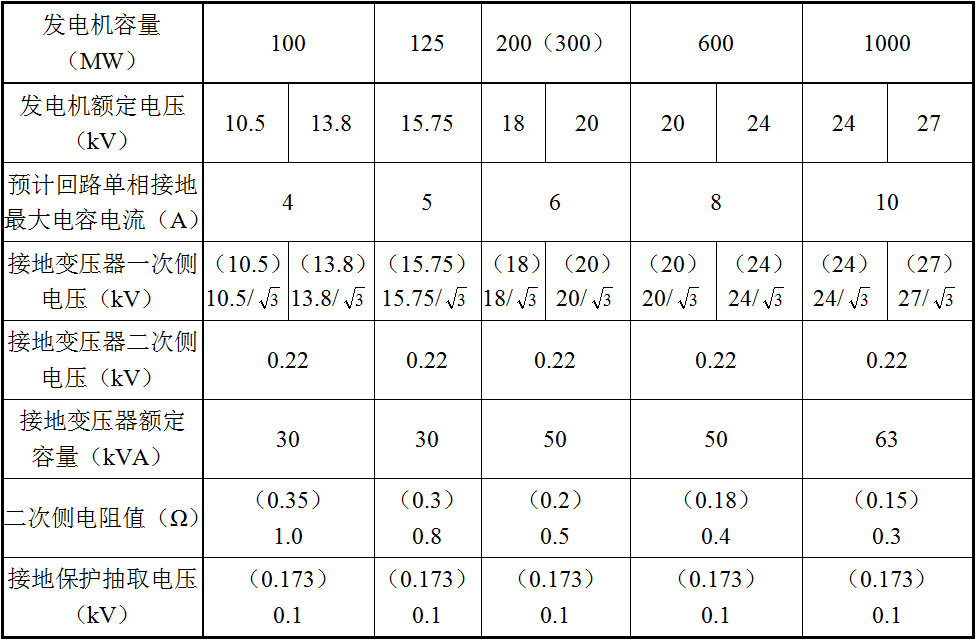

4、常规参数

注： 当工程参数与表中所列不符或需要精细选择时，可按工程实际情况计算。
