一．概述

随着电网的发展以及电力电缆线路的增多，不接地系统电容电流急剧增大，严重威胁着安全生产。为此，按现今执行的DL/T620-1997行业标准和GB50070-94国标规定对3-10KV和35KV、66KV中性点不接地系统，在单相接地电容电流超过以下规定值时应采用消弧线圈接地方式：

1、3-10KV钢筋混凝土或金属杆塔架空线路构成的系统和所有35KV、66KV系统：10A。

2、3-10KV电缆构成系统：30A。

    消弧线圈的主要作用是：在电网发生单相接地时产生电感应电流以补偿电网的对地电容电流，使故障点的接地电流变为数值显著减小的残余电流；降低了接地电弧过零熄灭后故障相电压恢复的初速度，延长了故障相电压的恢复时间，并限制了恢复电压的最大值，避免了接地电弧的重燃，达到彻底熄弧的目的。

该装置广泛应用于电力供电行业、发电厂、冶金、矿山、煤炭、造纸、石油化工等大型厂矿企业的变配电站，适用电压等级6~35KV，是老式消弧线圈理想的更新换代产品，同时也是新建变电站接地补偿及选线装置的首选配套产品。

二．产品特点

1、控制器采用工控机系统，运行稳定可靠。

2、采用彩色液晶全中文显示，参数显示、设置及查询方便直观，

3、实时监测电网的电容电流，调节准确、速度快，调档时间小于20ms，且调节范围宽，可在0~100%额定电流全范围调节，接地残流小于5A。

4、内嵌高压接地选线模块，采用残流增量法及有功功率法，使选线快速准确，选线路数：8~42路可选。

5、设有RS232及RS485通讯接口，可实现与上位机的通讯，达到信号的远距离传送。

6、具有一台控制器控制两台消弧线圈的功能。

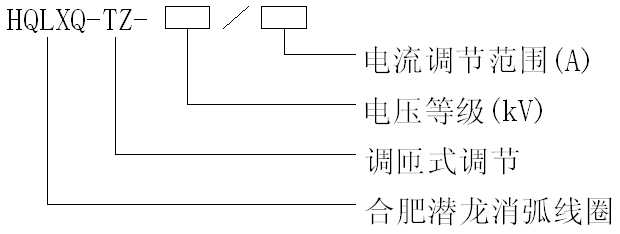

三．产品型号说明

四．工作原理

1、工作原理

调匝式消弧线圈是在消弧线圈设有多个抽头，采用有载调压开关调节消弧线圈的抽头以改变电感值。在电网正常运行时，微机控制器通过实时测量流过消弧线圈电流的幅值和相位变化，计算出电网当前方式下的对地电容电流，根据预先设定的最小残流值或失谐度，由控制器调节有载调压分接头，使之调节到所需要的补偿档位，在发生接地故障后，故障点的残流可以被限制在设定的范围之内。正常运行采用过补偿方式，消弧线圈接地回路串接阻尼电阻。

该装置配置的接地选线模块，采用有功功率法来选择出接地故障时的接地线路，即发生接地故障时，采集各线路的有功功率，有功功率最大的线路即为故障线路。

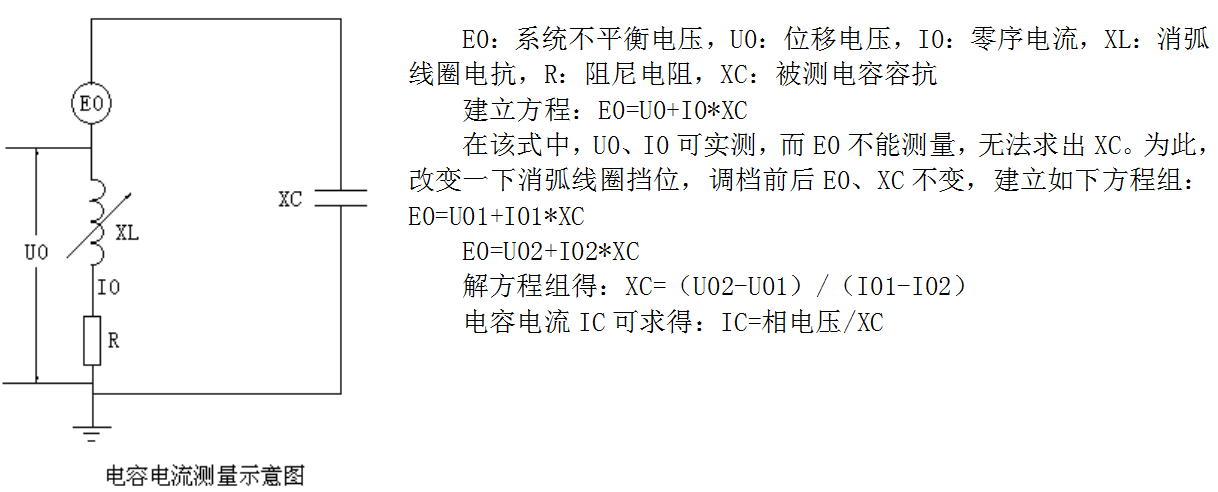

电容电流测量方法

当系统未发生接地故障时，消弧线圈与系统对地电容形成串联谐振回路，等效原理图如图所示：

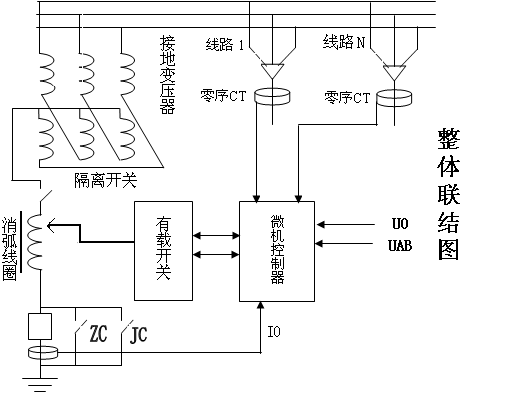

五．装置总体构成

该装置由接地变压器、调匝式消弧线圈、有载调压开关、微机控制器、阻尼电阻箱等构成，总体构成图如下：
