一、简介

当系统发生单相弧光接地故障时，HQLXH系列智能型消弧消谐装置能在30 ms内投入故障相的真空接触器，故障相电压降到零，故障点的电弧随之熄灭，HQLXH系列智能型消弧消谐装置发出动作信号。若用于架空线路，可设定经4-5s真空接触器自动断开，如为瞬时性故障，则系统恢复正常运行;如为永久性故障，真空接触器再次投入并不再断开，起到永久限制过电压的作用，当系统故障线路切除后，需人工通过复位按钮或远方控制使数码消弧柜自动恢复正常状态。

HQLXH系列智能型消弧消谐装置适用于中性点不接地、中性点经消弧线圈接地的电力系统。

二、产品优点

1、HQLXH动作速度快，快速型可在30ms内动作，大大缩短单相接地电弧的持续时间。

2、HQLXH动作后可立即熄灭电弧.并能有效限制弧光接地过电压。

3、HQLXH动作后，允许电容电流连续通过至少2小时以上，用户可以在完成转移负荷的刀闸操作之后再处理故障线路。

4、HQLXH的保护功能不受电网规模和运行方式的影响。

5、加装小电流选线装置的HQLXH利用电弧熄灭前后故障线路零序电流突变量最大的特点进行选线，可大大提高选线准确率。

6、系统发生弧光接地后，HQLXH动作将故障相对地电容短接，改变系统参数，可以在一定程度上破坏谐振条件。

三、产品型号及技术参数

四、装置的结构及功能：

HQLXH消弧消谐柜一次系统原理图如右图所示，其主要功能如下：

1、系统及自身故障判断功能

通过采集PT信号，判断是否发生弧光接地，金属接地等各类系统电压故障及其自检功能

2、高压限流熔断后备保护功能

由于各种原因造成的两相接地短路时，高压限流熔断器在1~2ms内将HQLXH内的接地点快速切除，防止发生两相短路的后果，不会影响系统正常运行。

3、金属接地和PT断线报警功能

当系统发生单相金属性接地时, HQLXH发生金属性接地报警信号，并显示故障相别。当电压互感器熔断器熔断时，HQLXH发出PT断线报警信号，并显示故障相别。

4、过电压保护功能

当系统发生内部过电压和大气过电压，由HQLB将过电压限制到设备绝缘允许的水平。系统发生单相弧光接地故障时，HQLXH动作后可将非故障相的弧光接地过电压限制到线电压的安全水平。

5、PT柜功能

HQLXH使用抗饱和的电压互感器，可代替PT柜向仪表和综保等提供二次电压信号。

6、可选配功能：

HQLXH可以加装本公司专门设计的基于最大增量法原理的小电流选线装置，实现自动选线功能。

六、结构、外形及安装尺寸

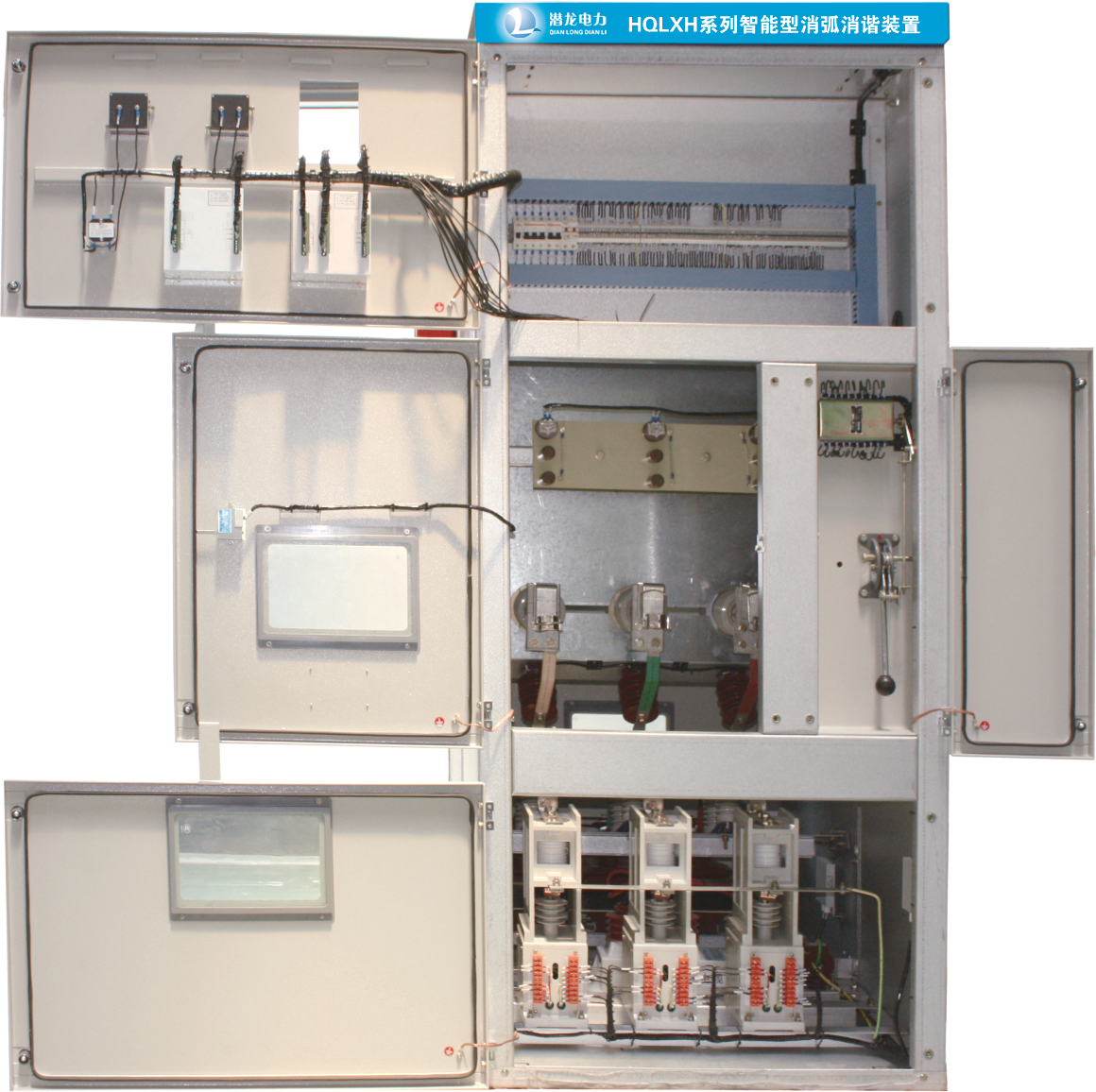

整套装置为固定式或手车式开关柜，外型尺寸可根据用户要求加工，6kV（或10kV）仿KYN28柜，对6kV、10kV的柜体，考虑今后用户检修方便，宽度一般不小于800，对于35kV柜体，宽度一般不小于1400；深度和高度可以按照与其并柜的柜体尺寸来定。
