一、产品概述

我国3~35kV系统中存在如下几种过电压：雷击时产生的大气过电压，弧光接地过电压，断路器动作过程中产生的截流过电压、多次重燃过电压、三相同时开断过电压，电容元件和非线性电感在一定条件下产生的谐振过电压等。目前尚无针对这些过电压的完整的保护方案，从而会发生电缆放炮、电动机绝缘击穿、避雷器爆炸和电压互感器烧毁等事故。此类事故发生的原因，除了与系统中安装的过电压保护装置的性能有关外，系统本身的复杂性对过电压装置的选择有着重要的影响，对于不同的系统，选择过电压保护时需考虑系统输电线路的类型，输配电线路的网络结构，负载的性质和系统的接地方式等等。

针对如此复杂的系统，难以孤立的使用某种或某几种过电压保护装置来全面抑制各种类型的系统过电压，且这些不同厂家生产的过电压保护产品，因保护特性不能相互匹配，而无法彻底有效的抑制系统过电压。

针对目前中压系统过电压防治的现状，我公司研制生产了HQLY过电压抑制柜,该柜可消除系统中过电压保护元件及装置的保护死区，优化系统过电压的保护特性。

HQLY过电压抑制柜适用于发电、变电和用电企业的3～35KV电力系统，可提高电网运行的安全性和供电的可靠性。并可替代电压互感器柜、专用避雷器柜。既可以做成固定式，也可做成手车式。

二、引用标准

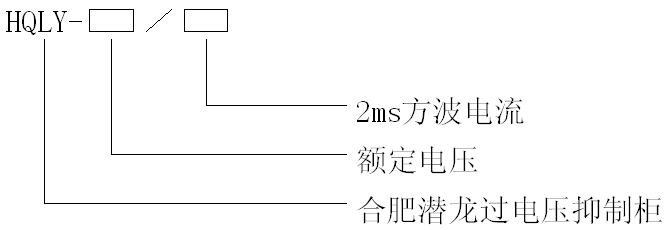

三、产品型号及技术参数

四、装置的结构及原理

HQLY过电压抑制柜一次系统原理图如右图所示，其主要原理如下：

当3～35KV电力系统中发生大气雷击过电压、弧光接地过电压时专用过电压吸收器QLZB能在纳秒时间内快速动作吸收过电压的能量，将过电压的幅值迅速的降到设备绝缘安全水平线以下，保护了该系统中的设备绝缘免受过电压的破坏；并且弥补了消弧柜、消弧线圈动作前的保护盲区，以及避雷器、过电压保护器在受到能量大时间又很长的过电压时，导致热崩溃后留下的保护盲区，同时优化了过电压保护曲线，有效平缓过电压的上升前沿并削平过电压尖峰，并且能够耐受一定的过电压所产生的大量能量，该产品与过电压保护器及消弧柜的保护特性相配合，可以更好地消除系统过电压保护，把过电压限制在系统绝缘水平范围内。

HQLY过电压抑制柜正常运行时，柜内微机控制器实时不间断检测PT提供的电压信号，一旦系统发生PT断线、过电压、低电压、失压、谐振，微机控制器根据PT提供的电压信号，利用DSP技术快速准确处理能力实现对波形的实时采集，实施傅立叶级分析，并准确地判析系统的故障情况，并显示故障类别，输出相应的开关量接点信号。

当系统出现PT断线，过电压、低电压、失压故障，则装置输出相应的开关量接点信号，用于报警；

当系统出现谐振，抑制柜控制器根据系统谐振的不同频率实现快速动作，并输出相应的开关量接点，用于报警，如是接地产生的铁磁谐振，激磁涌流过大，瞬间切断激磁涌流，不至于PT保险熔断、PT烧毁。

HQLY过电压抑制柜具有RS485与RS232接口，配有标准Modbus讯规约，与用户微机监控系统实现数据远距离传送。

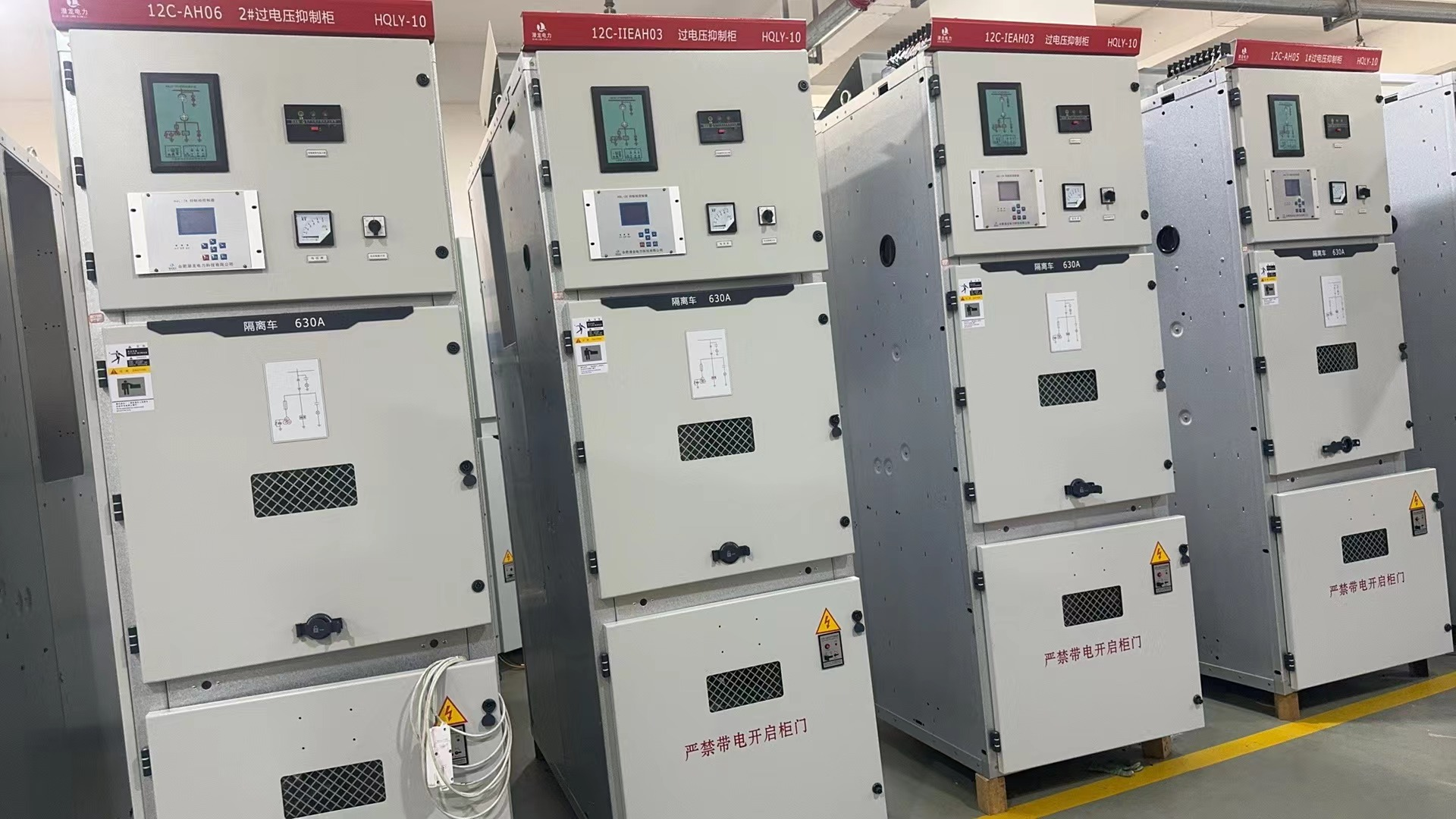

五、结构、外形及安装尺寸

整套装置为固定式或手车式开关柜，外型尺寸可根据用户要求加工，6kV（或10kV）仿KYN28柜，对6kV、10kV的柜体，考虑今后用户检修方便，宽度一般不小于800，对于35kV柜体，宽度一般不小于1400；深度和高度可以按照与其并柜的柜体尺寸来定。
